不懂毗连器的根基布局,看看

[ 2018-08-12 ]

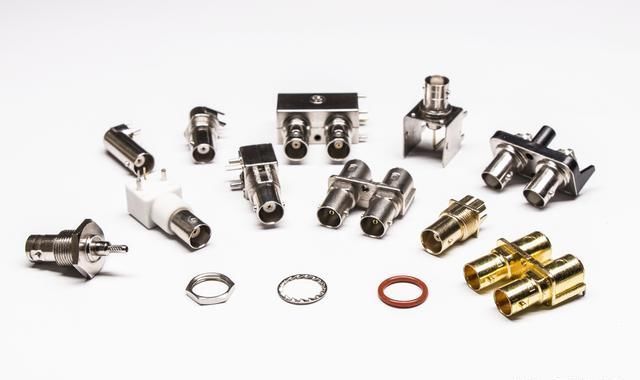

毗连器在此刻的实际糊口中是到处能够看到,比方最罕见的手机插座、电脑的USB毗连器、各类电源毗连器等,可是对毗连器的具体布局,信任良多人都不清晰,比方说电毗连器是由牢固端电毗连器(插座),自在端电毗连器(插头)构成。插座经由过程其方(圆)盘牢固在用电部件上(个体还接纳焊接体例),插头普通接电缆,经由过程毗连螺帽实现插头、插座毗连。上面由电蜂优选来简略的先容一下毗连器的四个根基布局,打仗件、绝缘体、外壳、附件;

幸运3D: 一.毗连器的打仗件

毗连器打仗件(contacts) 是毗连器实现电毗连功效的焦点整机。普通由阳性打仗件和阳性打仗件构成打仗对,经由过程阴、阳打仗件的插合实现电毗连。

1、阳性打仗件为刚性整机,其外形为圆柱形(圆插针)、方柱形(方插针)或扁平形(插片)。阳性打仗件普通由黄铜、磷青铜制成。比方威鑫联出产的0.8侧插板对板毗连器打仗件接纳的是磷青铜。

2、阳性打仗件即插孔,是打仗对的关头整机,它依托弹性布局在与插针插应时发生弹性变形而发生弹性力与阳性打仗件构成慎密打仗,实现毗连。插孔的布局品种良多,有圆筒型(劈槽、缩口)、音叉型、悬臂梁型(纵向开槽)、折迭型(纵向开槽,9字形)、盒形(方插孔)和双曲面线簧插孔等。

幸运3D: 二.毗连器的绝缘体

毗连器绝缘体也常称为基座(base)或装置板(insert),它的感化是使打仗件按所须要的地位和间距摆列,并保障打仗件之间和打仗件与外壳之间的绝缘机能。杰出的绝缘电阻、耐电压机能和易加工性是挑选绝缘资料加工成绝缘体的根基请求。绝缘体的材质品种是良多的,不如说有pa6t、LCP等等。

幸运3D: 三.毗连器的壳体

毗连器壳体也称外壳(shell),是毗连器的外罩,它为内装的绝缘装置板和插针供给机器掩护,并供给插头和插座插应时的瞄准,进而将毗连器牢固到装备上。壳体普通接纳铝合金加工(机加、冷挤压、压铸)而成,钢壳体多用于玻璃封焊和耐低温电毗连器。

幸运3D: 四.毗连器的附件

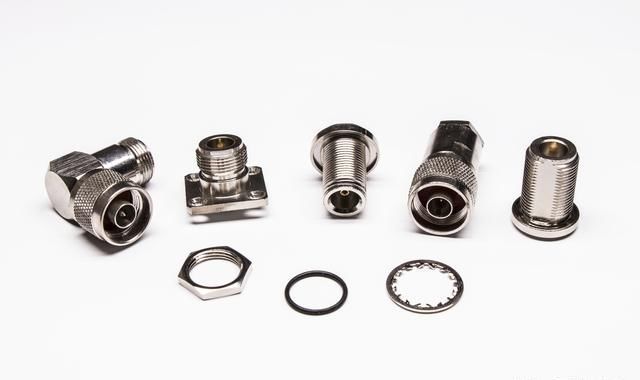

毗连器附件分布局附件和装置附件,布局附件如卡圈、定位键、定位销、导向销、毗连环、电缆夹、密封圈、密封垫等。装置附件如螺钉、螺母、螺杆、弹簧圈等。附件多数是有规范件和通用件的。
